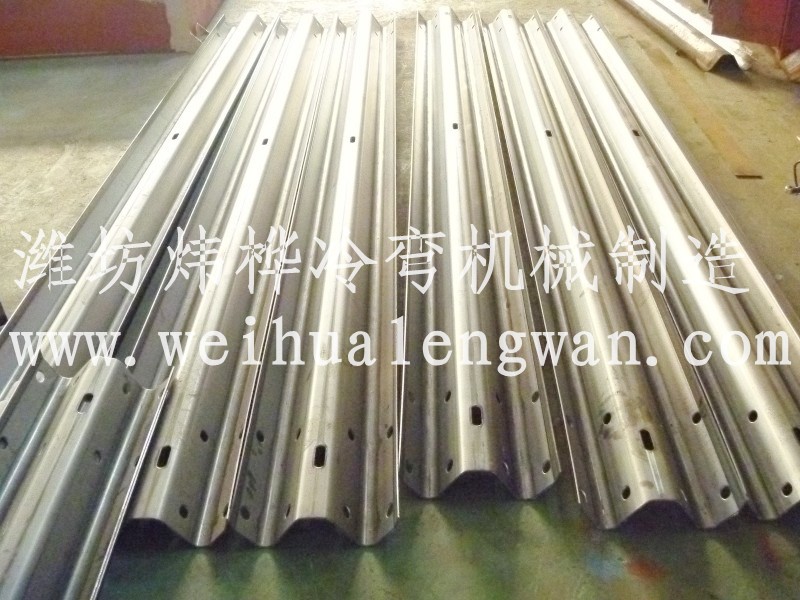

三波護欄板輥壓成型設備生產工藝流程

開卷機—整平機—沖孔切斷—加強孔—夾送—成型—收料

三波護欄板輥壓成型設備主要部件技術參數：

1、 放料架：

雙錐式電動推進夾緊放料架。承載重量10噸。電機功率2.2KW，漲速鋼卷內徑范圍450mm-600mm,有效掛料鋼卷外徑1700mm，開卷配放料制動機構。

2、 整平送料：

墻板式9輥整平機，2輥夾送，7輥整平。整平輥直徑120mm。材質為40Cr，熱處理HRC48o～52o。整平機前后配置導向立輥，進料口配壓料裝置。電機功率15KW，變頻調速，ZQ350減速機校平速度1-18M/分，整平進料寬度范圍300-500mm。

3、 沖孔切斷：

選用YL32系列楊力集團生產的四柱式液壓沖壓機（國標型），液壓站電機功率22KW，設備配沖孔切斷模具一套，可根據需要選擇孔型,沖模九、十孔通用,配加強孔沖孔機構1套。電機功率5.5KW，有缸直徑￠160mm，型程60mm,四柱結構，機座采用鋼板焊接時效處理。

4、 編碼器定尺：

編碼器定尺，定尺精度4320±2.0mm；長度可根據實際需求，在電柜觸控屏中自行修改，滿足生產需求，

5、 快速送料：

快速送料機1對。板材切斷后快速送入主機。電機功率2.2KW，4極普通電機，ZQ250減速機，送料輥輥經￠120mm，材質為40Cr，熱處理HRC48o～52o。

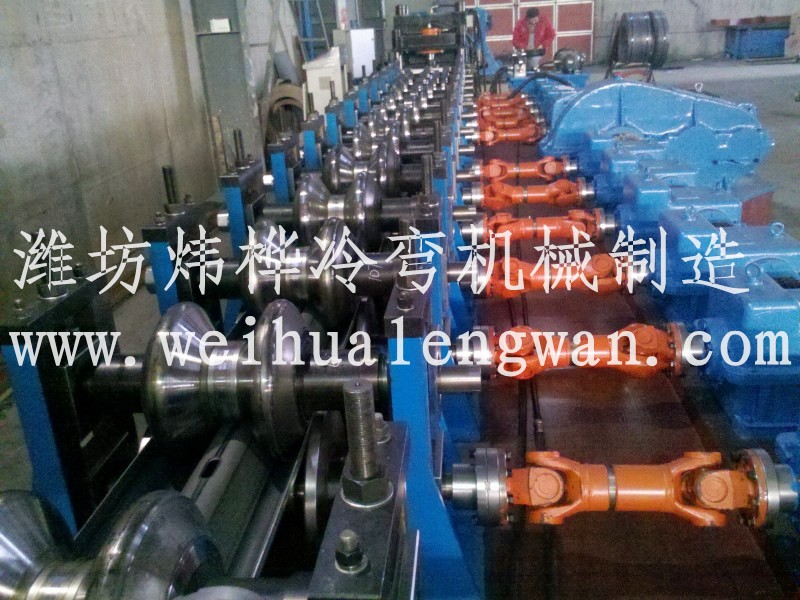

6、 成型主機：

GY200成型主機15架，獨立開口牌坊式結構，機械展開寬度為550mm。導向立輥架3付。輥軸直徑φ80，材料40Cr，調質處理。單出軸下傳動GY200型齒輪箱13只，傘齒模數M=9。主機功率55KW，變頻調速，配ZQ650減速機，速比31.5，五型裝配。傳動齒輪箱之間用1.2寸雙排鏈傳動；與輥軸之間用鏈輪鏈條連接，主機軋制成型速度長度為4320mm的成品約3-4張。

7、 收料架：

收料架滾輪式，長5米，用6#槽鋼焊接；配輥輪滑動，

8、 控制系統：

采用PLC電器控制，可手動和自動控制整條生產線各個部件的動作協調，電柜配7寸觸控屏，可根據生產需求調整和修改部分設定參數，電控操作臺配有各部件電器元件的啟動、停止、轉換，調整等部件的開關，并配有設備故障急停按鈕，

9、 成型模具

31085二波護攔板滾壓成型模具1套。材質GCr15，整體淬火，硬度HRC58～62；

10、 其它:

設備經除銹處理后，先涂鋼構專用防銹漆，防銹漆必須覆蓋全面，再涂?jī)?yōu)質面漆，顏色為藍和綠。轉動部分應用警示色區別。
